INNEHÅLL: Kursen kommer att innehålla både teori och praktik.
En finsk massugn är byggd för att utnyttja vedens energi så effektivt som möjligt. Med hjälp av brännkammarens utformning och en kontrollerad lufttillförsel uppnås snabbt en hög förbränningstemperatur och därmed en hög verkningsgrad och med lågt utsläpp. Samtidigt avger ugnen genom sin stora massa värmeenergi fram för allt i form av strålningsvärme. Med sin rena förbränning är en massugn en mycket miljövänlig värmekälla. För mer info, se: www.svenskajordhus.se
Den praktiska delen av kursen gick ut på att bygga en kombinerad massugn och bakugn samt tillhörande skorsten. Det svåra med konstruktionen är att massugnen skall att vara åtkomlig från både källare, vardagsrum och kök. Golvet i vardagsrum är en meter lägre än golvet i köket. Massugnen eldas från vardagsrummet, bakugnen är åtkomlig från köket och askan tas ut i källaren.

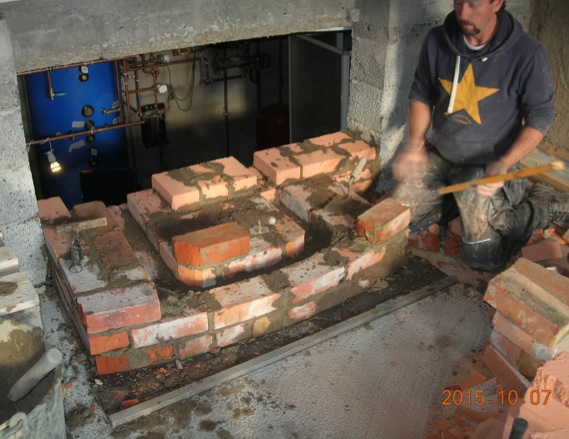

Första dagen murades grunden till massugnen och skorstenen påbörjades parallellt i källaren. På bilden ses botten på massugnen med botten på rökgaskanalen. Till vänster i bilden syns rökgaskanalens mynning, som skall anslutas till skorstenen. Bakom massugnen syns ackumulatortanken i källaren

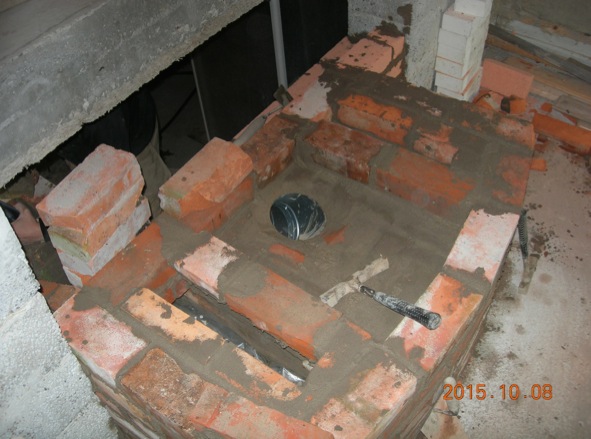

Andra dagen fortsatte murning av skorsten och massugn. Till vänster i bilden börjar skorstenen titta fram. Massugnen har nu fått en botten på askutrymmet och en kanal där askan rinner ut i en behållare i källaren. Tilluften till ugnen kommer också via denna kanal. På båda sidorna om askutrymmet syns rökgaskanalerna.

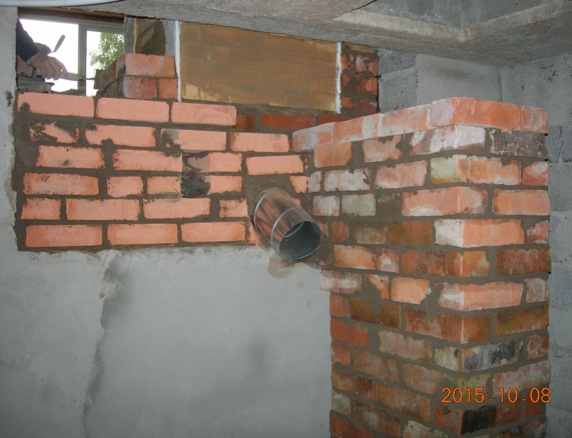

Här ser man askröret och skorstenen från källaren. Ryggen på massugnen är murad med isolersten (ljusröd) för att det mesta av värmen skall gå till vardagsrum och kök.

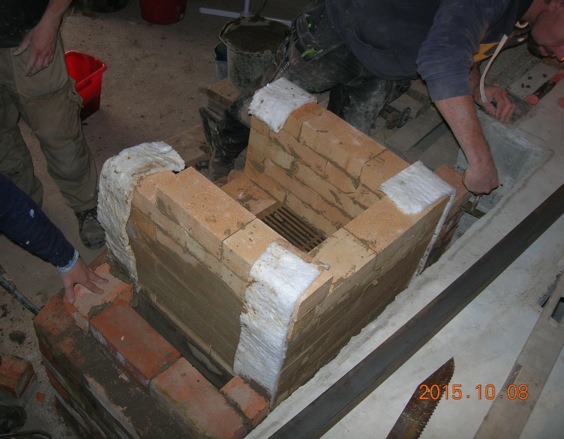

Tredje dagen fortsätter murningen av massugnen. Här ser vi massugnen uppifrån. Ugnskroppen är murad av eldfast sten (den gula stenen). På bottnen ser man askgallret. Den vita mattan består av kaolin (en slags stenull) och bildar en rörelsefog så att ugnen kan röra sig i förhållandet till ugnens ytterdelar. På så sätt undviks sprickor under eldningen. Røkgaskanalerna följer ugnskroppen på båda sidorna.

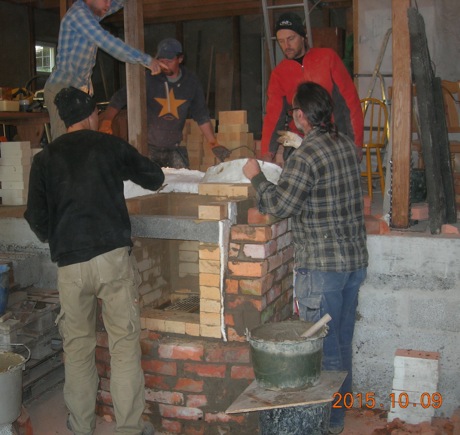

Några timmar senare har ett gjutet valv satts över ugnsmynningen. Mer rörelsefog sätts runt den eldfasta ugnsdelen. Till höger syns ugnsmästare Johannes Riesterer i full gång med undervisningen.
Sista dagen muras toppen på ugnen. Eldstaden skall smalna av till en rökgaskanal. På bilden uppifrån ser man kanten av det gjutna blocket (som pennan pekar på) som utgör avsmalningen. Framför avsmalningen murar Johannes en rak vägg. På vänster sida av bilden ser vi en av rökgaskanalerna, som har följt med från bottnen av ugnen.

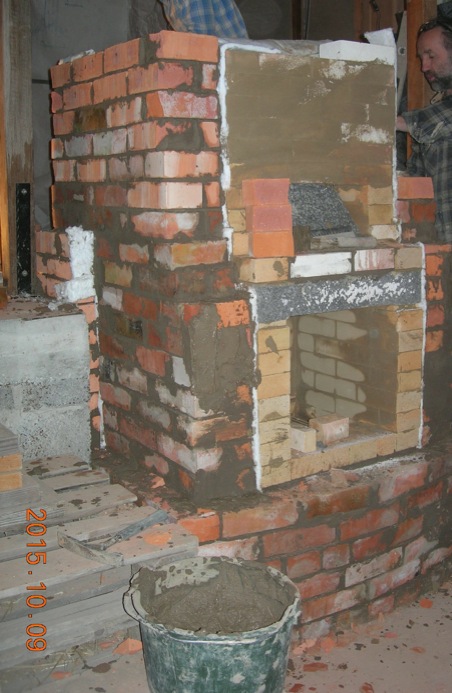

Några timmar senare ser det ut så här framifrån. Avsmalningen döljs bakom en rak fasad. Sidorna innehållande rökgaskanalerna har murats upp i jämnhöjd med ugnstoppen och lerputsats på insidan. Rörelsefogen syns tydligt.

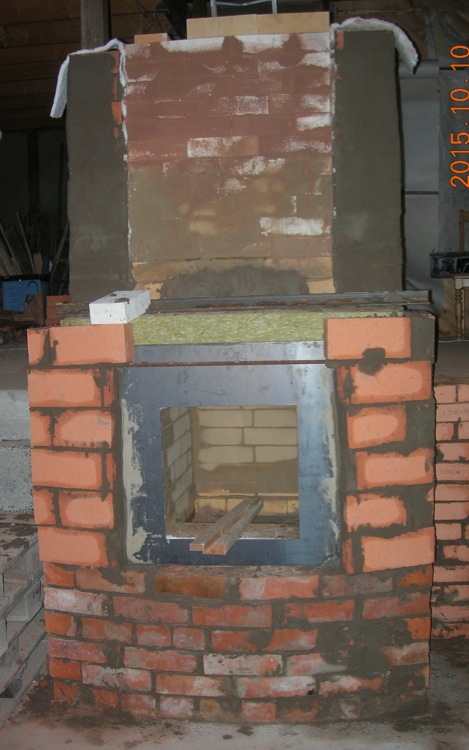

Nästa moment blev att mura in en järnram, i vilken ugnsluckan skall fästas. Ovanpå ugnsöppningen sätts mer isolering (grön stenull). Den och en järnbalk i bakgrunden skall bära upp en avsats, den via stenen markerar avsatsen. Avsatsen behövs därför att bakugnen inte placeras rakt över massugnen utan en bit längre in mot köket. På bilden syns också förbindelsen mellan massugn och den kommande bakugnen. Detta rökrör är murad av vit eldfast isolersten för att så mycket som möjligt av värmen i rökgaserna skall nå bakugnen. Massugnen har också fått ytterligare ett varv med tegelsten på utsidan, detta skall sedan putsas i någon trevlig färg.

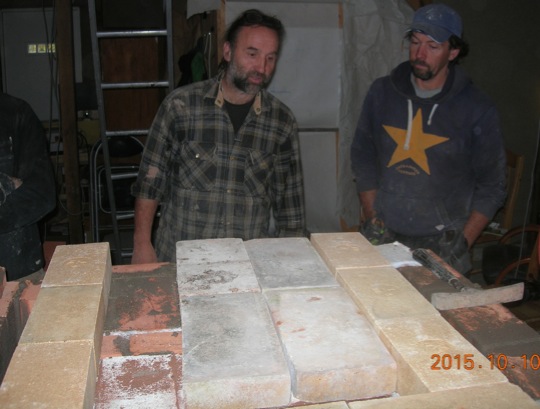

Här har vi kommit till bottnen på bakugnen. De utlagda gula stenarna markerar bakugnens sidor medan de något större stenarna markerar bottnen på bakugnen. I framkant på bilden ansluter rökgaskanalen från massugnen.
Allt är murat med en blandning av lera och sand. Putsen är också av samma material.
Denna del av kursen avslutades med en fantastisk soppa gjord utomhus över öppen eld av Michal.
Tack alla inblandade!!
Fortsättning följer 3-4.12. Alla välkomna.

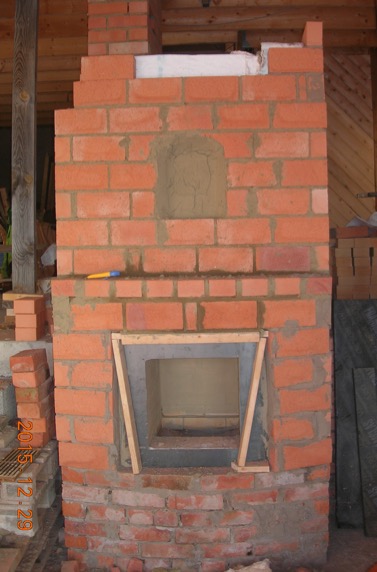

Några bilder från fortsättningen. Vi fick inte färdigt bakugnen, det gjutna valvet var för litet. Sidorna murades upp till bakugnshöjd och skorstenen blev klar. Så här ser massugnen ut nu framifrån

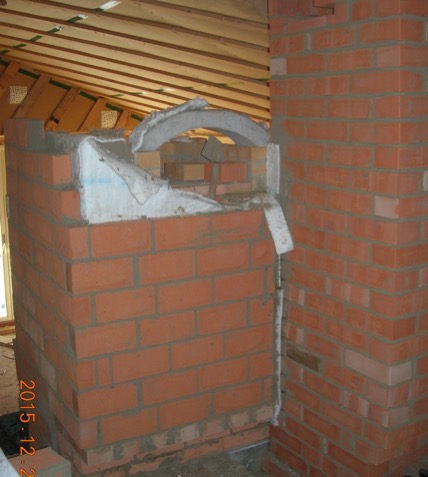

... och från bakugnssidan.
